Артикул:
SIVER TC

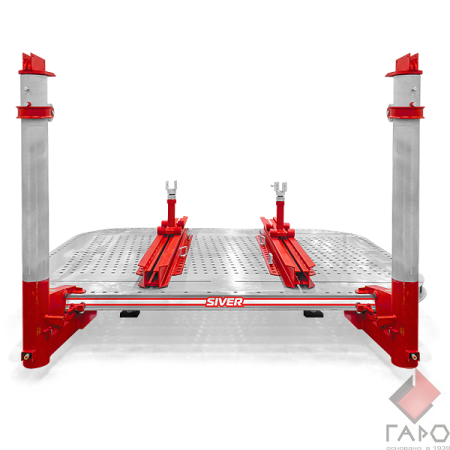

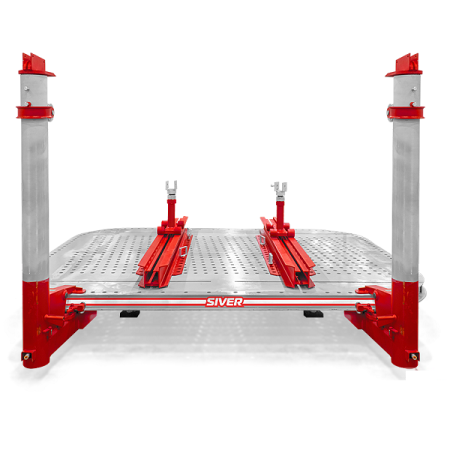

Стапель для восстановления кабин грузовых автомобилей SIVER TC
Описание:
Рихтовочный стенд SIVER TC предназначен для восстановления аварийных кабин грузовых автомобилей. Оборудование имеет сертификат соответствия требованиям безопасности.

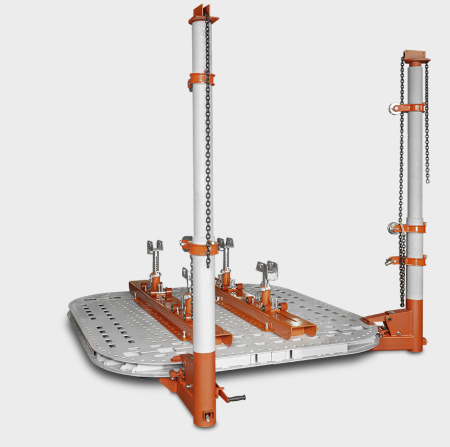

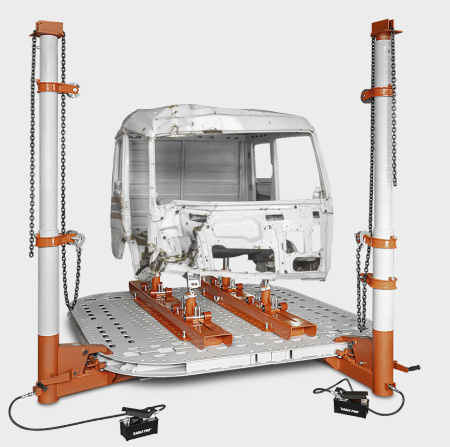

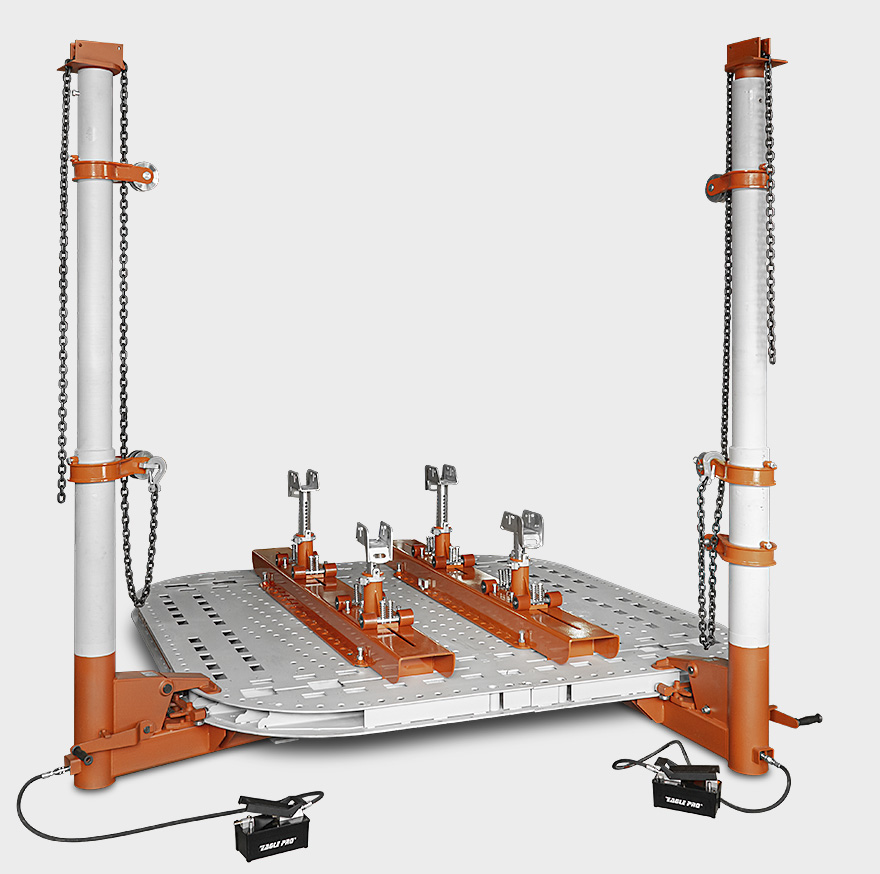

Стенд состоит из платформы 3х3 м, двух силовых устройств и двух передвижных опор с каретками для крепления кабины.
Основным преимуществом стенда SIVER TC является его универсальность.
Стапель обеспечивает надежное крепление кабин практически любого грузовика.

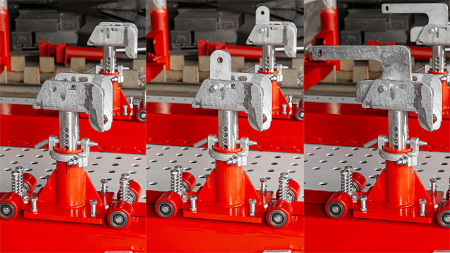

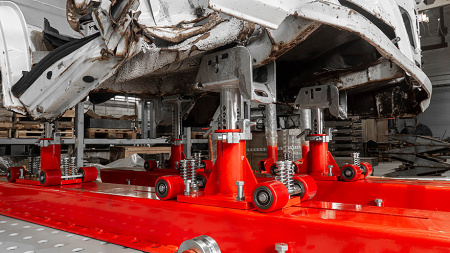

Передвижные опоры перемещаются в направляющих пазах платформы и могут фиксироваться с шагом 5 мм, регулируя расстояние между каретками. Каретки с адаптерами также подвижны. Они фиксируются в необходимом положении, что позволяет установить и жестко закрепить кабину за любую точку крепления.

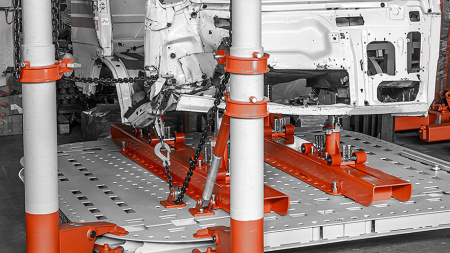

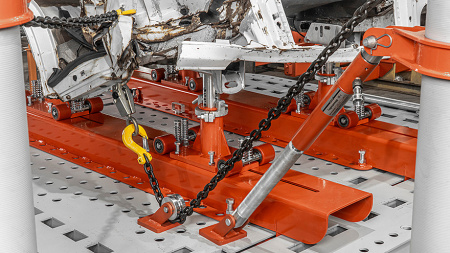

Различные адаптеры позволяют закрепить кабину за лонжероны, монтажные уши или отбортовку.
Силовые устройства башенного типа высотой 3 м оснащены гидроцилиндрами 10 т и позволяют быстро и эффективно восстановить геометрию вертикальных элементов каркаса и крыши кабины. Для управления силовыми устройствами используются пневмогидравлические насосы.
Силовые устройства расположены непосредственно на платформе, оснащены прочными роликами и легко передвигаются по рельсовым направляющим вдоль периметра стенда, создавая рабочую зону в 360°.

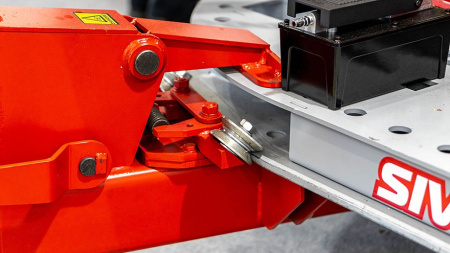

Устройство быстрой фиксации быстро и надежно закрепляет силовое устройство в любом выбранном месте.
Платформа состоит из 2-х частей и устанавливается на раму с 4-мя регулируемыми опорами. Для установки стапеля достаточно любой твердой поверхности. Общая масса стапеля не превышает 2-х тонн.
На платформу могут крепиться доп. аксессуары. Ролик для направления усилия вытяжки вниз и фиксатор цепи в комплекте.
Комплект спецоснастки включает все необходимые зажимы для начала работы. Длина цепи 5м.

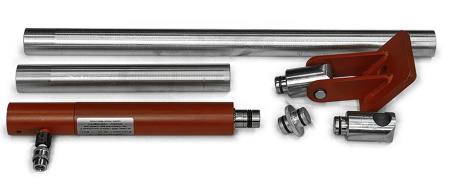

В комплекте поставляется дополнительный гидроцилиндр 10 т с удлинителями. Который может использоваться как упор силового устройства или для локальной правки кабины.

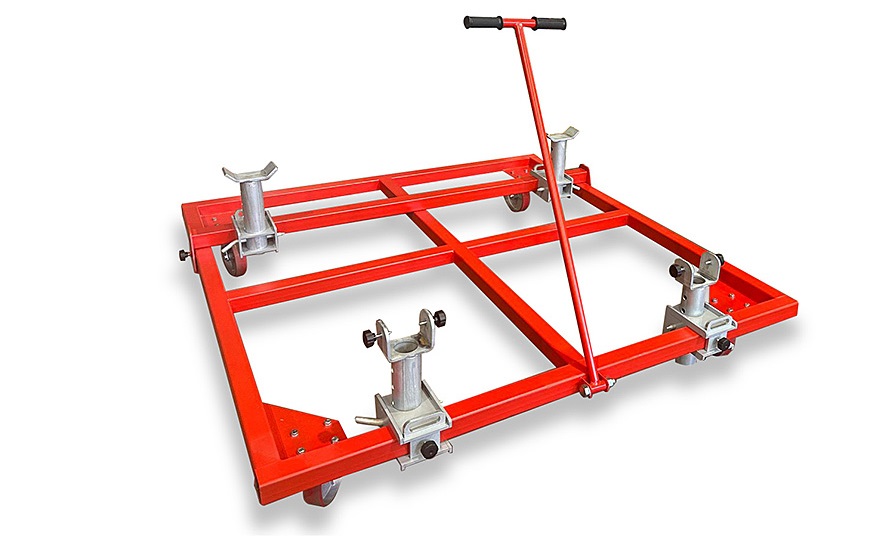

Тележка для транспортировки кабины. Дополнительная опция.

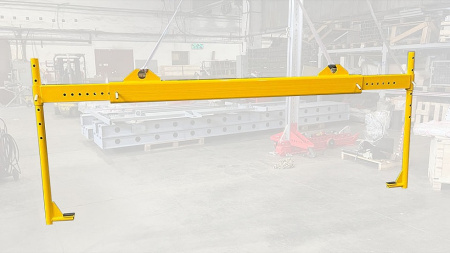

Траверса для установки кабины на стапель. Дополнительная опция.
Габаритная ширина стенда 4210 мм
Максимальная габаритная высота 3650 мм
Длина платформы 2990 мм
Ширина платформы 2940 мм
Высота платформы 350 мм
Высота силового устройства 3300 мм
Вес стенда 2,7 т Максимальное тяговое усилие 10 т
Комплектация SIVER TC
Рама SIVER ТС, 3*3 м 1 шт.
D10.3 Силовое устройство 10т, в сборе с гидроцилиндром, высота 3 м. 2 шт.
Б.ТС01 Блок силового устройства, для ГЦ 10т 2 шт.
0401 Насос пневмогидравлический, 700 bar (педаль), рукав гидравлический 1,5 м (Китай) 2 шт.
ПО-02 Передвижная опора 2 шт.
КПО-03 Каретка передвижной опоры (в сборе с лонжеронным адаптером) 4 шт.
АВ-01 Адаптер внутренний 2 шт.
АКМУ-02 Адаптер для крепления за монтажные уши 2 шт.
ДАВ-04 Адаптер за отбортовку 2 шт.
АК-ПР02 Адаптер каретки для кабин с неровным полом 2 шт.
АК-БФ02 Адаптер каретки для кабин с неровным полом 2 шт.
АУ-01 Адаптер универсальный 2 шт.
КМНУ Блок для направления усилия вытяжки вниз 1 шт.
ТС-КГСУ01 Комплект гидравлики для силового устройства
1. 8Р102 Гидроцилиндр 10т (ход штока 250 мм) – 1 шт.
2. 8Р106 Удлинитель для ГЦ10 т (400, 800 мм) – 2 шт.
3. БУ.ТС Блок упора гидроцилиндра платформенный – 1 шт.
4. ПГ8Р102 Комплект переходников для ГЦ – 1 шт.
Комплект оснастки SIVER TC
1. Ящик металлический – 1 шт.
2. 8Р108 Цепь 3/8", 5 м с крюком – 2 шт.
3. С-903 Фиксатор цепи с пазами – 2 шт.
4. С-101 Зажим самозатягивающийся, 5т – 1 шт.
5. С-102 NN Зажим с поднутрением и кронштейном для поперечной правки, 3т – 1 шт.
6. C-302 Зажим малый с кронштейном для поперечной правки, 3т – 1 шт.
7. C-601N Зажим широкий с кронштейном для поперечной правки, 5т – 1 шт.
8. YC-105 Захват стандартный с насадками – 1 шт.
Опционные аксессуары:
СТ-2.1 Стрела силового устройства ТС (торцевая)
СТИ-01 Тележка для хранения аксессуаров
ТТ-01 Транспортировочная тележка для кабин, г/п 1600кг
ТСК-01 Траверса для снятия и установки кабин
Описание:
Рихтовочный стенд SIVER TC предназначен для восстановления аварийных кабин грузовых автомобилей. Оборудование имеет сертификат соответствия требованиям безопасности.
Стенд состоит из платформы 3х3 м, двух силовых устройств и двух передвижных опор с каретками для крепления кабины.
Основным преимуществом стенда SIVER TC является его универсальность.
Стапель обеспечивает надежное крепление кабин практически любого грузовика.
Передвижные опоры перемещаются в направляющих пазах платформы и могут фиксироваться с шагом 5 мм, регулируя расстояние между каретками. Каретки с адаптерами также подвижны. Они фиксируются в необходимом положении, что позволяет установить и жестко закрепить кабину за любую точку крепления.
Различные адаптеры позволяют закрепить кабину за лонжероны, монтажные уши или отбортовку.
Силовые устройства башенного типа высотой 3 м оснащены гидроцилиндрами 10 т и позволяют быстро и эффективно восстановить геометрию вертикальных элементов каркаса и крыши кабины. Для управления силовыми устройствами используются пневмогидравлические насосы.
Силовые устройства расположены непосредственно на платформе, оснащены прочными роликами и легко передвигаются по рельсовым направляющим вдоль периметра стенда, создавая рабочую зону в 360°.
Устройство быстрой фиксации быстро и надежно закрепляет силовое устройство в любом выбранном месте.
Платформа состоит из 2-х частей и устанавливается на раму с 4-мя регулируемыми опорами. Для установки стапеля достаточно любой твердой поверхности. Общая масса стапеля не превышает 2-х тонн.
На платформу могут крепиться доп. аксессуары. Ролик для направления усилия вытяжки вниз и фиксатор цепи в комплекте.
Комплект спецоснастки включает все необходимые зажимы для начала работы. Длина цепи 5м.
В комплекте поставляется дополнительный гидроцилиндр 10 т с удлинителями. Который может использоваться как упор силового устройства или для локальной правки кабины.
Тележка для транспортировки кабины. Дополнительная опция.
Траверса для установки кабины на стапель. Дополнительная опция.
Технические характеристики SIVER TC
Габаритная длина стенда 4240 ммГабаритная ширина стенда 4210 мм
Максимальная габаритная высота 3650 мм
Длина платформы 2990 мм
Ширина платформы 2940 мм
Высота платформы 350 мм
Высота силового устройства 3300 мм
Вес стенда 2,7 т Максимальное тяговое усилие 10 т
Комплектация SIVER TC
Рама SIVER ТС, 3*3 м 1 шт.
D10.3 Силовое устройство 10т, в сборе с гидроцилиндром, высота 3 м. 2 шт.
Б.ТС01 Блок силового устройства, для ГЦ 10т 2 шт.
0401 Насос пневмогидравлический, 700 bar (педаль), рукав гидравлический 1,5 м (Китай) 2 шт.
ПО-02 Передвижная опора 2 шт.
КПО-03 Каретка передвижной опоры (в сборе с лонжеронным адаптером) 4 шт.
АВ-01 Адаптер внутренний 2 шт.
АКМУ-02 Адаптер для крепления за монтажные уши 2 шт.
ДАВ-04 Адаптер за отбортовку 2 шт.
АК-ПР02 Адаптер каретки для кабин с неровным полом 2 шт.
АК-БФ02 Адаптер каретки для кабин с неровным полом 2 шт.
АУ-01 Адаптер универсальный 2 шт.
КМНУ Блок для направления усилия вытяжки вниз 1 шт.
ТС-КГСУ01 Комплект гидравлики для силового устройства
1. 8Р102 Гидроцилиндр 10т (ход штока 250 мм) – 1 шт.
2. 8Р106 Удлинитель для ГЦ10 т (400, 800 мм) – 2 шт.
3. БУ.ТС Блок упора гидроцилиндра платформенный – 1 шт.
4. ПГ8Р102 Комплект переходников для ГЦ – 1 шт.
Комплект оснастки SIVER TC
1. Ящик металлический – 1 шт.
2. 8Р108 Цепь 3/8", 5 м с крюком – 2 шт.
3. С-903 Фиксатор цепи с пазами – 2 шт.
4. С-101 Зажим самозатягивающийся, 5т – 1 шт.
5. С-102 NN Зажим с поднутрением и кронштейном для поперечной правки, 3т – 1 шт.
6. C-302 Зажим малый с кронштейном для поперечной правки, 3т – 1 шт.
7. C-601N Зажим широкий с кронштейном для поперечной правки, 5т – 1 шт.
8. YC-105 Захват стандартный с насадками – 1 шт.
Опционные аксессуары:
СТ-2.1 Стрела силового устройства ТС (торцевая)
СТИ-01 Тележка для хранения аксессуаров
ТТ-01 Транспортировочная тележка для кабин, г/п 1600кг
ТСК-01 Траверса для снятия и установки кабин
Документы
Брошюра SIVER_TC_2024
634,5 кб
