Артикул:
SIVER T

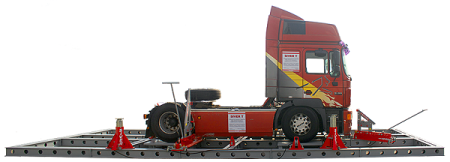

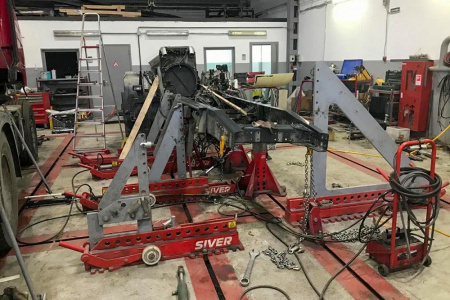

Стапель для кузовного ремонта грузовых автомобилей SIVER T
Стенд SIVER TRUCK предназначен для исправления геометрии рам грузового автотранспорта. Основу стенда составляет модульная рама, которая собирается с помощью крепежных деталей и монтируется в подготовленный приямок заподлицо с бетонным полом. Силовыми элементами являются горизонтальные силовые устройства и вертикальные домкраты.
Описание:
Напольный стапель «SIVER T» предназначен для исправления геометрии рам крупнотоннажного коммерческого автотранспорта. Оборудование имеет сертификат соответствия требованиям безопасности.

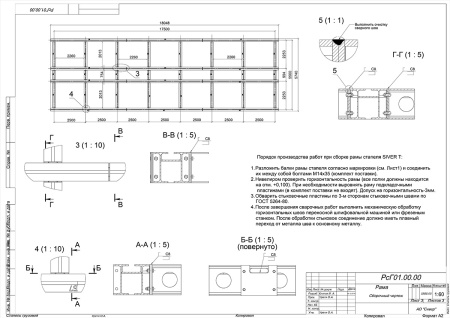

Напольная рама:
Основу стенда составляет модульная рама, которая собирается с помощью крепежных деталей и монтируется в подготовленный приямок заподлицо с бетонным полом. Рабочая документация для железобетонной рамной конструкции и фундамент под стапель предоставляется.
В пазы рамы крепятся силовые устройства, упоры, домкраты, анкерные ролики и дополнительные аксессуары.
Размер рамы – 5,7 х 18 м (возможно изменение размеров под требования заказчика).

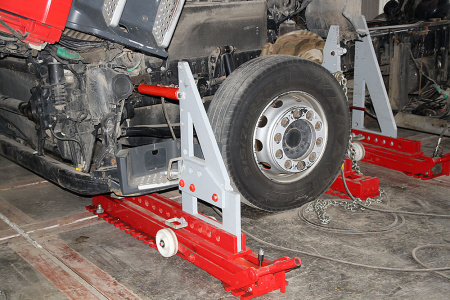

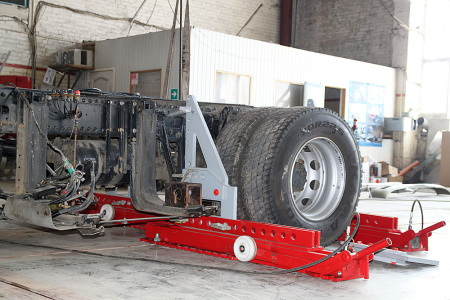

Правка рамы в горизонтальной плоскости:
Для исправления перекосов рамы в горизонтальной плоскости используются горизонтальные силовые устройства и горизонтальные упоры, фиксирующиеся на раме. Силовые треугольники позволяют регулировать высоту приложения усилия.

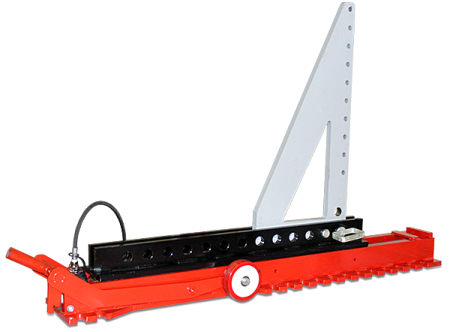

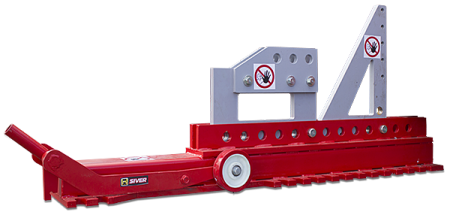

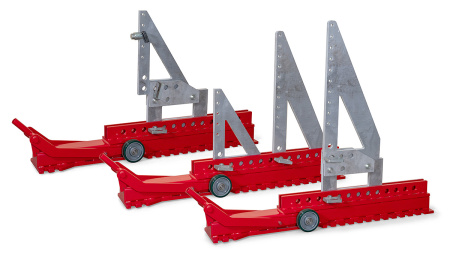

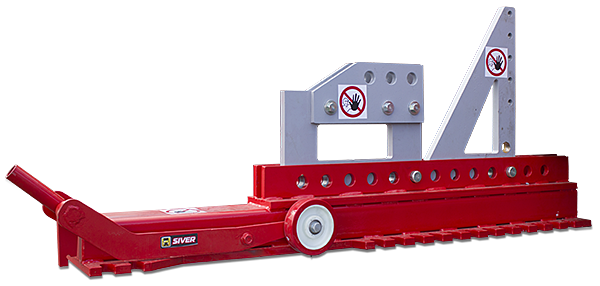

Горизонтальное силовое устройство:
Удобные колеса для перемещения
Съемная ручка
Усилие гидроцилиндра – 20 тонн
Ход штока – 350 мм
Шаг установки силовых упоров – 80 мм
Комплект анкеров для фиксации на раме
Горизонтальный упор:
Удобные колеса для перемещения
Съемная ручка
Шаг установки силовых упоров – 80 мм
Комплект анкеров для фиксации на раме
Набор силовых упоров с комплектом фиксаторов:
Треугольник большой
Треугольник малый
Удлинитель.
Болт с гайкой
Палец

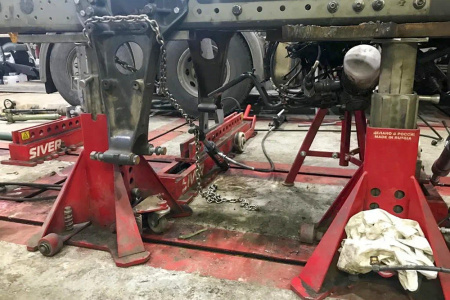

Правка рамы в вертикальной плоскости:
Перекосы рамы в вертикальной плоскости исправляются при помощи вертикальных силовых устройств (домкратов), фиксируя раму при помощи цепей и анкерных роликов.

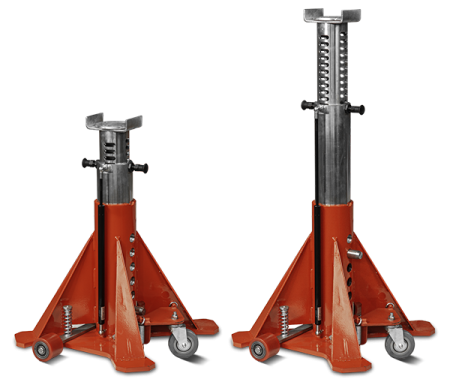

Вертикальный домкрат:
Подпружиненные колеса для быстрого и удобного перемещения
Газовая пружина для удобства регулировки высоты
Дополнительная фиксация штока при работе без подключения к гидросистеме
Усилие гидроцилиндра – 20 тонн
Минимальная высота – 500 мм
Максимальная высота – 1250 мм
Шаг регулировки высоты – 50 мм
Ход штока – 350 мм

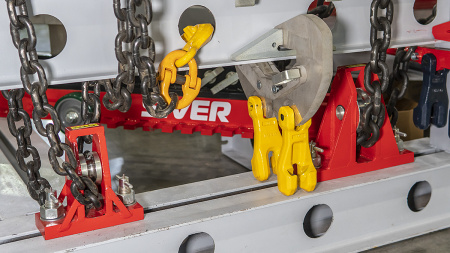

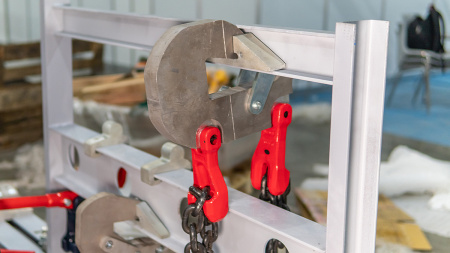

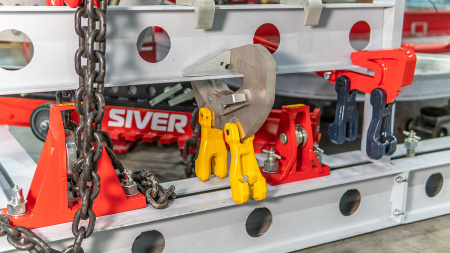

Анкерные ролики и цепи:
Используются для фиксации рамы автомобиля к рельсовой системе, и для изменения направления вытяжки.
Большой анкерный ролик
Малый анкерный ролик
Цепь 10т 4м с крюком и фиксатором
Цепь 20т 4м с крюком и фиксатором
Комплект упоров поворотных (для вертикального домкрата 20 т)

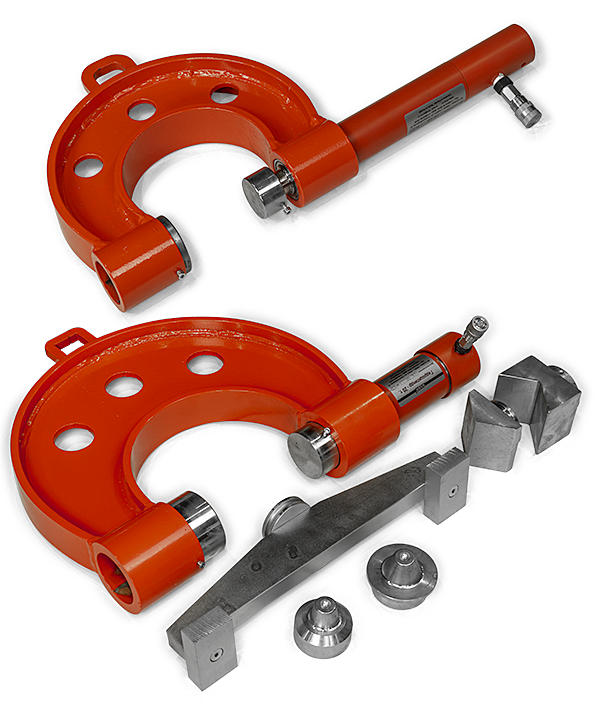

Исправление заломов рамы:
Для исправление заломов и локальных повреждений рамы, а так же для для прессования и клепки используются гидравлические струбцины с усилием 10 или 20 т.
Для силовой струбцины 20т дополнительно поставляются:
комплект для установки заклёпок 10, 12, 14 мм
комплект угловых упоров 90°, 105°
упор

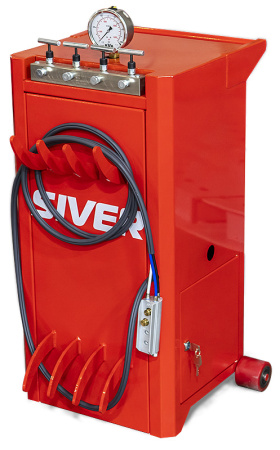

Пневмогидравлическая насосная станция:
Для управления работой силовых устройств, домкратов и струбцин используется насосная станция:
Управление 4-мя гидроцилиндрами одновременно
Контроль усилия с помощью манометра
Рабочее давление 7-14 бар
Объем масляного бака 15 литров.
Возможно так же дополнительно использование ручных и пневмо-гидравлических насосов.
Дополнительное оборудование и аксессуары:
SVR.2030 Комплект захватов для правки двутавровых рам полуприцепов:
Изготовлены из алюминиевого сплава
Захват c шплинтом – 2 шт.
Усиливающий фланец – 4 шт.
SVR.1294 Комплект захватов для правки швеллерных рам:
Изготовлены из алюминиевого сплава
Захват c шплинтом – 2 шт.
Усиливающий фланец – 2 шт.
SVR.1555 Захват (крюк) для правки рам прицепов и полуприцепов
УР-01 Упор регулируемый для правки полуприцепов:
Комплект из 2-х шт.
ОГ-01 Опора для гидроцилинда 20т с фиксаторами крепления
КПУ-08 Комплект пластин-упоров универсальный:
Размер 250 х 80 x 10мм; 20мм; 30мм; 50мм

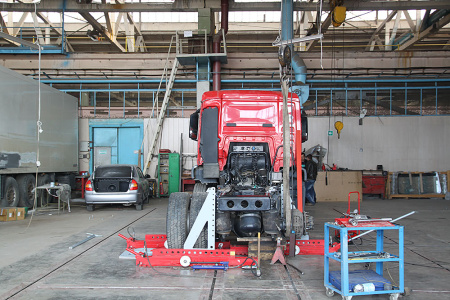

SIVER TCU10.3.5 Подкатная силовая башня для правки повреждений кабины. Дополнительная опция:
Гидравлический цилиндр 10т
Высота – 3,5 м
Длина – 1,9 м
СПС-02 Стенд для хранения инструмента и аксессуаров. Дополнительная опция:
Размер – 1,9 х 3 х 0,8 м
Полки – 3 шт.
Крючки – 42 шт.
Защитные коврики

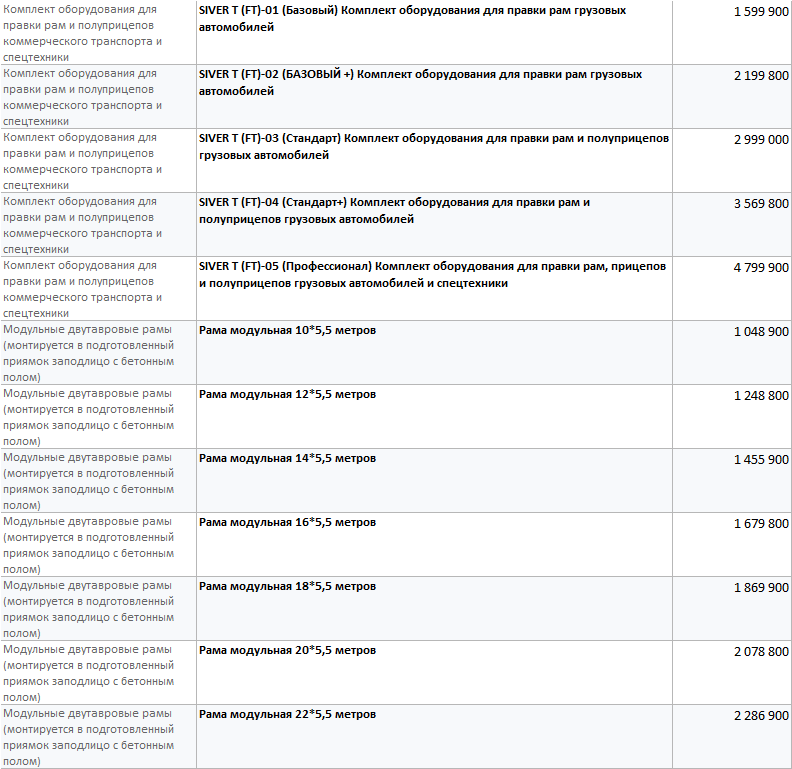

Комплектация SIVER T Стартовый комплект:
Рама 5,5*18 м, состоящая из продольных и поперечных силовых закладных балок 1 шт.
ГП-20 Горизонтальное силовое устройство с ГЦ 20т 700 бар с комплектом силовых треугольников (AL) 2 шт.
ГУ-20 Горизонтальный упор в комплекте с силовым треугольником (AL) 1 шт.
ДВ-20 Домкрат гидравлический 20т 700 бар 2 шт.
SVR-2504 Комплект упоров поворотных (для вертикального домкрата 20т) 2 шт.
СГС-10 Струбцина гидравлическая 10т 700 бар в комплекте с упором, зев 140*175 мм, вес 17,5 кг 1 шт.
СГС-20 Струбцина гидравлическая 20т 700 бар в комплекте с упором, зев 240*200, вес 37,5 кг 1 шт.
УМ-10 Анкерный ролик 10т 2 шт.
УБ-20 Анкерный ролик 20т 2 шт.
Ц10.30 цепь 10 т 4 м с крюком (звено 10*30) 2 шт.
Ц16.48 цепь 20 т 4 м с крюком (звено 16*48) 2 шт.
ГС-01 Пневмогидравлическая станция с 4 выходами и манометром, бак 15л ,700 бар, пульт управления, 4 шланга по 8 метров 1 шт.
Опционные аксессуары:
СТИ-01 Тележка для хранения аксессуаров
СПС-02 Система хранения 1900х3000х800 (3 полки, 42 крюка, коврики)
SIVER DATA T Электронная измерительная система
SIVER TCU10.3.5 Силовое устройство для правки кабин, Н3,5 м (St+AL)
1. Основание силового устройства – 1 шт.
2. Профиль вертикальный AL (алюминий) – 2 шт.
3. Соединитель профиля (алюминий) – 1 шт.
4. Блок-ролик для цепи – 1 шт.
5. Силовая скоба-соединитель (алюминий)– 2 шт.
6. Пластина блока (алюминий) – 2 шт.
7. ГЦ обратного действия 10 т – 1 шт.
8. Держатель обратного гидроцилиндра – 1 шт.
9. Тяга силового устройства L 3.5м (алюминий) – 1 шт.
10. Тяга силового устройства L 2м (алюминий) – 1 шт.
11. Фиксатор цепи – 2 шт.
12. Цепь с крюком 5 м – 1 шт.
13. Фиксатор (болтовой) - 9 шт.
14. Фиксатор Д20(палец) – 4 шт.
15. Фиксатор Д35(палец) – 13 шт.
16. Колесная опора – 1 шт.
17. Ручка транспортировочная – 1 шт.
18. Анкерные фиксаторы – 4 шт.
